電光標志用于隧道內，主要用在隧道指示隧道安全的一種交通安全設施。是一種在光線較暗時能夠清楚辨認的帶有一定圖形、符號的發光標志。在隧道黑暗條件下，可清晰指示車輛和行人。符合JT/T820-2011<<公路隧道發光型誘導設施>>，按標志類型分主要有緊急電話指示標志、消火栓指示標志、人行橫洞指示標志、車行橫洞指示標志、緊急停車帶標志、疏散指示標志等。

隧道電光標志設計要求：

1 .電光標志版面受限于隧道凈空，因此，版面設計時以圖形為主。

2 .可采用長壽命白熾燈或熒光燈。電光標志亮度大于100lx。

3..箱體應采用耐腐蝕的材料，如鍍鋅鋼板、鋁合金材料等，防護等級不小于IP65。

一．隧道緊急電話指示標志

緊急電話指示標志用于指示隧道內緊急電話位置。洞內緊急電話標志宜采用電光標志，照明方式為內部照明，雙面顯示。

1.標志版面一般為25cm×40cm，可根據隧道設計凈空調整。

2.標志符號顏色采用白底綠圖案。

3 .緊急電話指示標志設置于緊急電話上部，安裝高度凈空不小于2.5m。

二．隧道消火栓指示標志

用于指示隧道內消火栓位置，宜采用電光標志，照明方式為內部照明，雙面顯示。

1.標志版面一般為25cm×40cm，可根據隧道設計凈空調整。

2.標志符號顏色采用白底綠圖案。

3.消火栓指示標志設置于消火栓，安裝高度凈空不小于2.5cm。

三．隧道人行橫洞指示標志

用于指示隧道人行橫洞位置，在隧道發生緊急狀況時指示事故車內行人逃生路線。人行橫洞指示標志宜采用電光標志，照明方式為內部照明，人行橫洞標志為雙面顯示。

1.人行橫洞標志版面一般為50cm×80cm，可根據隧道設計凈空調整。

2 .標志顏色為白底、綠圖案。

3.人行橫洞指示標志設置于人行橫洞前10m左右，安裝高度凈空不小于2.5m。

四．隧道車行橫洞指示標志

用于指示隧道車行橫洞位置，在隧道發生緊急狀況時指示車輛改行車行橫洞。車行橫洞指示標志宜采用電光標志，照明方式為內部照明，單面顯示。

1.標志版面一般為50cm×80cm，可根據隧道設計凈空調整。

2 .標志顏色為白底綠圖案。

3.設置于行車方向左側車行橫洞前10m左右，安裝高度凈空不小于2.5m。





五．隧道緊急停車帶標志

用于指示隧道內緊急停車帶位置。緊急停車帶標志宜采用電光標志，照明方式為內部照明，單面顯示。

1.標志版面一般為50cm×80cm，可根據隧道設計凈空調整。

2.標志符號顏色采用白底綠圖案。

3.設置于緊急停車帶前5m左右，安裝高度凈空不小于2.5m。

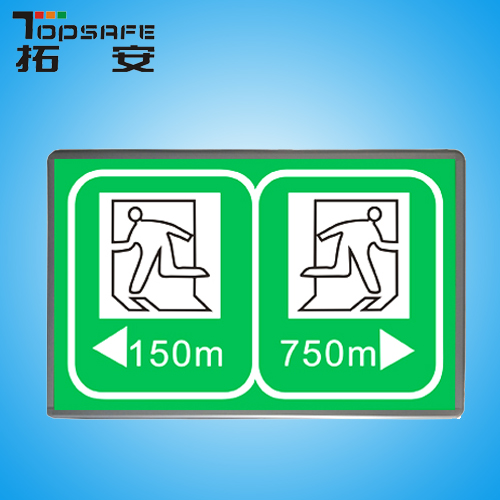

六． 隧道疏散指示標志

用于指示該點與洞口、人行橫洞、車行橫洞的距離與方向，在隧道發生緊急情況時，指示行人、車輛迅速離開。疏散標志宜采用電光標志，照明方式為內部照明，單面顯示。

1.標志版面一般為25cm×40cm，可根據隧道設計凈空調整。

2.設置于隧道側墻上，安裝高度凈空不小于2m，間距不大于50m。
